Python 코드로 클라우드 아키텍처를 그리다 - Diagrams 소개

클라우드 시스템 아키텍처를 설계하거나 설명할 때, 여러 도구를 사용해 복잡한 그림을 그려야 하는 경우가 많습니다. 하지만 Python 코드로 손쉽게 아키텍처 다이어그램을 그릴 수 있다면 어떨까요? 오늘 소개할 Diagrams는 그런 상상을 현실로 만들어주는 도구입니다. 이 도구는 Python을 사용해 클라우드 시스템 아키텍처를 시각화할 수 있어, 개발자들 사이에서 큰 인기를 끌고 있습니다. Python 코드의 인기로 인해, Diagrams는 점점 더 많은 사람들이 활용할 것으로 기대되고 있습니다.

반응형

---

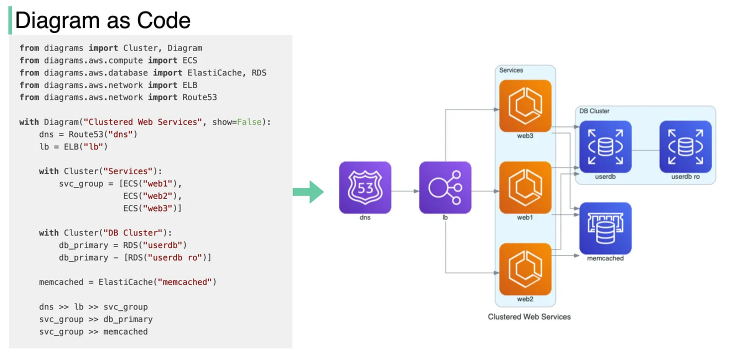

Diagrams란?

https://blog.bytebytego.com/p/diagram-as-code

Diagrams는 Python 코드로 클라우드 시스템 아키텍처를 그릴 수 있게 해주는 도구입니다. 이 도구는 특히 새로운 시스템 아키텍처를 설계할 때 프로토타이핑 도구로 사용되며, 디자인 툴 없이도 빠르게 설계를 시각화할 수 있습니다. 또한 기존 시스템의 아키텍처를 설명하거나 문서화하는 용도로도 매우 유용합니다.

Diagrams는 AWS, Azure, GCP, Kubernetes, Alibaba Cloud, Oracle Cloud 등 주요 클라우드 제공자를 지원하며, 온프레미스 환경, SaaS, 주요 프로그래밍 언어 및 프레임워크도 지원합니다. 이를 통해 클라우드와 온프레미스 인프라를 모두 시각화할 수 있어, 다양한 시스템 아키텍처를 쉽게 표현할 수 있습니다.

하지만 Diagrams는 실제 클라우드 리소스를 제어하거나 클라우드 포메이션 또는 테라폼과 같은 코드 생성을 지원하지 않는다는 점에 유의해야 합니다. 오로지 아키텍처 다이어그램을 그리는 용도로만 사용됩니다.

Diagrams의 특징

• Python 코드로 작성: Python을 사용해 클라우드 아키텍처를 그릴 수 있어, 코드 기반으로 다이어그램을 관리하고 업데이트할 수 있습니다.
• 버전 관리 용이: Diagram as Code의 개념을 도입하여, 아키텍처 다이어그램의 변경사항을 Git과 같은 버전 관리 시스템에서 추적할 수 있습니다.
• 주요 클라우드 제공자 지원: AWS, Azure, GCP, Kubernetes 등 주요 클라우드 제공자와 온프레미스 노드, SaaS, 프로그래밍 언어 등을 지원하여 폭넓은 활용이 가능합니다.
• Graphviz 사용: 다이어그램 렌더링을 위해 Graphviz를 사용하며, 설치 후 Diagrams를 사용하여 간편하게 다이어그램을 그릴 수 있습니다.

Diagrams의 활용성

Diagrams는 클라우드 인프라 설계와 문서화에 매우 유용합니다. 특히 다음과 같은 경우에 사용하기 좋습니다:

1. 신규 아키텍처 프로토타이핑: 새로운 시스템 아키텍처를 설계할 때, 복잡한 디자인 도구 없이 Python 코드로 빠르게 시각화할 수 있습니다.
2. 기존 시스템 문서화: 이미 구축된 시스템의 아키텍처를 시각적으로 설명해야 할 때, Python 코드로 다이어그램을 작성해 문서화할 수 있습니다.
3. 팀 협업 및 변경 추적: Diagram as Code를 사용해 아키텍처 다이어그램을 버전 관리 시스템에서 관리하면, 팀원 간의 협업이 쉬워지고 변경 이력을 추적할 수 있습니다.

Diagrams의 사용 예시

• Apache Airflow: Apache Airflow는 Diagrams를 사용해 데이터 워크플로우를 시각화합니다. 이를 통해 복잡한 데이터 파이프라인의 흐름을 쉽게 이해할 수 있습니다.
• Cloudiscovery: Cloudiscovery는 클라우드 리소스를 분석하고, 그 결과를 Diagrams를 통해 시각화하여 클라우드 인프라 맵을 생성합니다.
• Airflow Diagrams: Airflow Diagrams 플러그인은 AWS, GCP, Azure와 같은 클라우드 제공자의 리소스를 시각화하여, Airflow DAGs를 서비스 수준에서 쉽게 파악할 수 있도록 돕습니다.

728x90

---

결론

Diagrams는 Python 코드만으로 클라우드 아키텍처를 시각화할 수 있는 강력한 도구입니다. 클라우드 인프라 설계, 팀 협업, 문서화를 보다 효율적으로 하고 싶은 분들에게 특히 유용합니다. Python의 인기를 바탕으로 Diagrams는 점점 더 많은 개발자와 엔지니어들이 시스템 아키텍처를 표현하는데 사용하는 도구로 자리잡을 것입니다. 지금 바로 Python과 Graphviz를 설치하고 Diagrams의 세계를 경험해 보세요!

참고 링크 : https://github.com/mingrammer/diagrams

GitHub - mingrammer/diagrams: :art: Diagram as Code for prototyping cloud system architectures
